Как се изчислява дебелината на стената на медно-никеловите тръби?

Изчисляването на дебелината на стената на медно-никеловите тръби е решаващ аспект в различни индустрии, особено когато става въпрос за приложения в морска среда, кондензатори и други критични системи. Като доверен доставчик на медно-никелови тръби, аз разбирам значението на точните изчисления на дебелината на стената, за да се гарантира безопасността, издръжливостта и ефективността на тръбите. В тази публикация в блога ще разгледам методите и факторите, включени в изчисляването на дебелината на стената на медно-никелови тръби.

Разбиране на медно-никелови сплави

Медно-никелови сплави, като C70600, C71500 и C71640, се използват широко в различни индустрии поради тяхната отлична устойчивост на корозия, висока якост и добра топлопроводимост. Тези сплави обикновено са посочени в стандарти като ASTM B111 и ASME SB111, които гарантират качеството и производителността на тръбите. Ако се интересувате да научите повече за тези специфични медно-никелови сплави, можете да посетитеТръба от медно-никелова сплав C70600 C71500 C71640 ASTM B111 ASME SB111.

Фактори, влияещи върху изчисляването на дебелината на стената

При изчисляване на дебелината на стената на медно-никелови тръби трябва да се вземат предвид няколко фактора. Тези фактори включват:

1. Вътрешно налягане: Вътрешното налягане в тръбата е един от основните фактори, влияещи върху дебелината на стената. По-високите вътрешни налягания изискват по-дебели стени, за да издържат на напрежението.
2. Външни натоварвания: Външни натоварвания, като механични сили или натиск върху почвата, също могат да повлияят на дебелината на стената. Тръбите, монтирани в подземни или силно напрегнати среди, може да се нуждаят от по-дебели стени, за да издържат на тези натоварвания.
3. Надбавка за корозия: Медно-никеловите тръби са известни със своята устойчивост на корозия, но все пак е необходимо да се даде корозионно покритие, за да се отчете потенциалната дългосрочна корозия. Допускането на корозия зависи от средата, в която ще се използва тръбата.
4. Диаметър на тръбата: Диаметърът на тръбата играе роля при определяне на дебелината на стената. Тръбите с по-голям диаметър обикновено изискват по-дебели стени, за да поддържат структурната цялост.
5. Свойства на материала: Механичните свойства на медно-никелова сплав, като граница на провлачване и крайна якост на опън, са важни при изчисляването на дебелината на стената. Тези свойства влияят върху способността на тръбата да издържа на напрежение.

Методи за изчисление

Има няколко налични метода за изчисляване на дебелината на стената на медно-никелови тръби. Най-разпространеният метод се основава на формулата на Барлоу, която се използва широко в индустрията. Формулата на Барлоу е следната:
[t = \frac{PD}{2(SF)}]
където:

• (t) е дебелината на стената на тръбата
• (P) е вътрешното налягане
• (D) е външният диаметър на тръбата
• (S) е допустимото напрежение на материала
• (F) е коефициентът на безопасност

Допустимото напрежение (S) се определя въз основа на свойствата на материала и приложимия код за проектиране. Коефициентът на безопасност (F) се използва за отчитане на несигурностите в дизайна и работата на тръбата.

Друг метод за изчисляване на дебелината на стената се основава на проектните кодове и стандарти. Тези кодове предоставят специфични формули и указания за различни приложения и работни условия. Например, Кодексът на ASME за котли и съдове под налягане (BPVC) предоставя подробни изисквания за проектиране и конструкция на съдове под налягане и тръбопроводни системи.

Примерно изчисление

Нека разгледаме пример, за да илюстрираме изчисляването на дебелината на стената на медно-никелова тръба. Да предположим, че имаме медно-никелова тръба с външен диаметър 6 инча, вътрешно налягане 100 psi и коефициент на безопасност 1,5. Допустимото напрежение за медно-никелова сплав е 20 000 psi.

Използвайки формулата на Барлоу, можем да изчислим дебелината на стената, както следва:
[t = \frac{PD}{2(SF)} = \frac{100 \times 6}{2 \times 20000 \times 1.5} = 0.01\ инча]

В този пример изчислената дебелина на стената е 0,01 инча. Въпреки това е важно да се отбележи, че това е опростено изчисление и може да се наложи да се вземат предвид други фактори, като допускане на корозия и външни натоварвания в сценарий от реалния свят.

Значение на точното изчисляване на дебелината на стената

Точното изчисляване на дебелината на стената е от съществено значение за гарантиране на безопасността и производителността на медно-никелови тръби. Ако дебелината на стената е твърде тънка, тръбата може да не е в състояние да издържи на вътрешното налягане и външните натоварвания, което води до потенциална повреда и опасности за безопасността. От друга страна, ако дебелината на стената е твърде дебела, това може да доведе до ненужни разходи за материали и увеличаване на теглото.

Чрез точно изчисляване на дебелината на стената можем да оптимизираме дизайна на тръбите, да намалим риска от повреда и да осигурим дългосрочна надеждност на системата. Това е особено важно при приложения като морска среда, където тръбите са изложени на тежки условия и корозивни вещества.

Приложения на медно-никелови тръби

Медно-никеловите тръби се използват широко в различни индустрии поради отличните си свойства. Някои от често срещаните приложения включват:

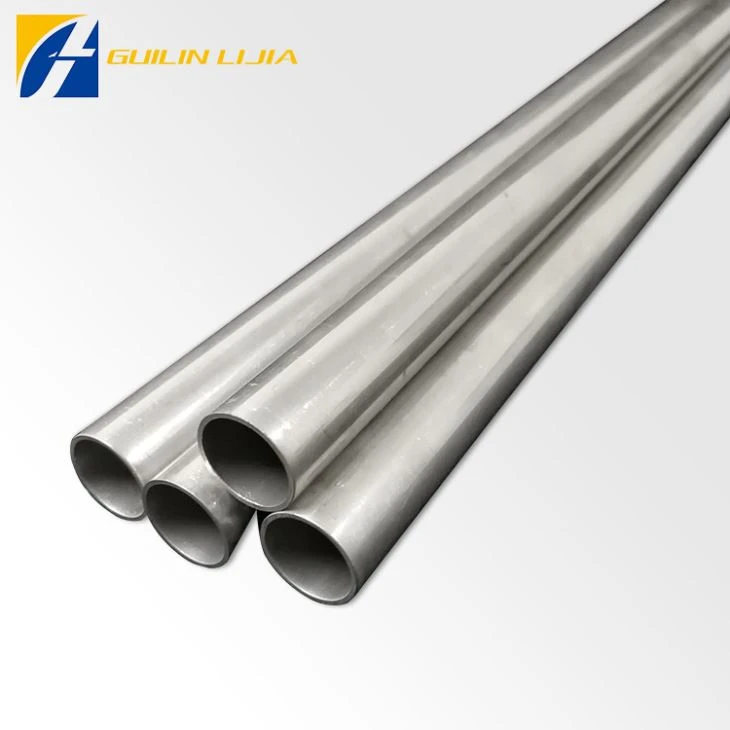

• Морска индустрия: Медно-никеловите тръби обикновено се използват в морски приложения, като системи за охлаждане с морска вода, инсталации за обезсоляване и корабостроене. Тяхната устойчивост на корозия ги прави идеални за използване в среди с морска вода. За да научите повече за медно-никелови тръби за морски приложения, можете да посетитеМедно-никелова тръба за морски.
• Производство на електроенергия: Медно-никелови тръби се използват в електроцентрали, особено в кондензатори и топлообменници. Тяхната висока топлопроводимост и устойчивост на корозия ги правят подходящи за ефективно пренасяне на топлина. За повече информация относно медно-никелови кондензаторни тръби можете да посетитеМедно-никелова кондензаторна тръба.
• Химическа промишленост: Медно-никеловите тръби се използват и в химическата промишленост за транспортиране на корозивни химикали и течности. Тяхната устойчивост на корозия и високи температури ги прави надежден избор за тези приложения.

Заключение

Изчисляването на дебелината на стената на медно-никелови тръби е сложен процес, който изисква внимателно отчитане на различни фактори. Като разберем факторите, влияещи върху дебелината на стената и използвайки подходящите методи за изчисление, можем да гарантираме безопасността и ефективността на тръбите. Като доставчик на медно-никелови тръби, аз се ангажирам да предоставям висококачествени тръби, които отговарят на специфичните изисквания на нашите клиенти. Ако имате някакви въпроси или се нуждаете от помощ при изчисляване на дебелината на стената на медно-никелови тръби, моля не се колебайте да се свържете с нас за подробно обсъждане и доставка.

Референции

• ASME код за котли и съдове под налягане (BPVC)
• Стандартна спецификация ASTM B111 за безшевни кондензатори от мед и медно-никелова сплав и топлообменни тръби
• Барлоу, WH (1858). „За здравината на тръбите от ковано желязо, с особено внимание към използването им в парни котли“. Транзакции на Института на строителните инженери.
